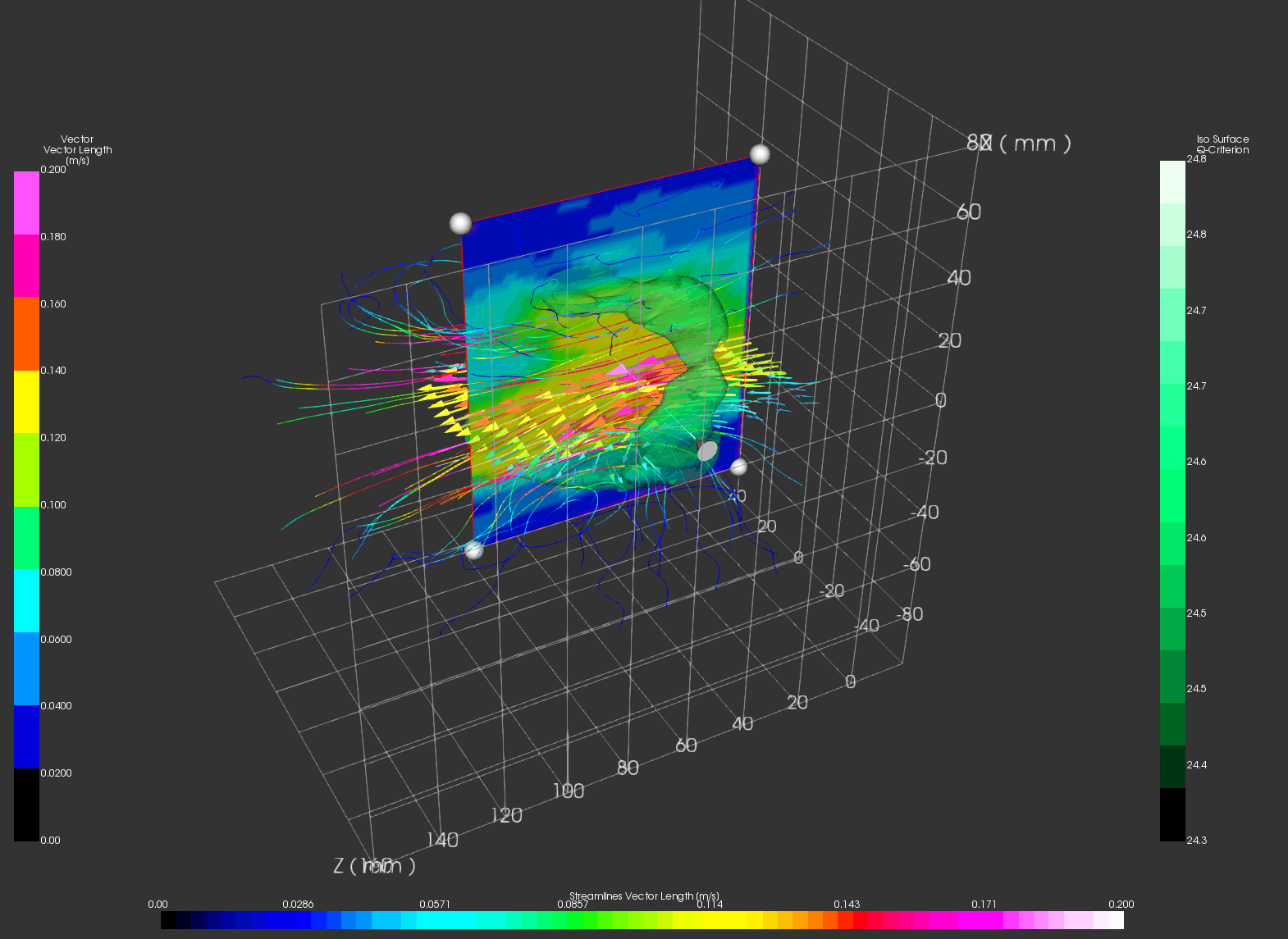

从泵出口旋涡对的动画
在DynamicStudio软件中显示三维速度场，涡量场及流线
粒子图像测速仪
粒子图像测速仪（PIV）是一种非接触式激光光学测量技术，用于研究和诊断流动，湍流，微流体，喷雾雾化和燃烧过程。
非接触式平面或
体空间测量技术
速度范围从0到
数倍马赫数
两个或三个速度分量
同时测量
流场瞬时成像测量
对速度及速度梯度实现同步测量
测量区域从小于1mm^2
到大于1m^2
提供统计数据，空间相关性和其它相关数据
结果可直接以CFD格式导出
产品介绍
粒子图像测速仪（PIV）是一种非接触式激光光学测量技术，用于研究和诊断流动，湍流，微流体，喷雾雾化和燃烧过程。
标准PIV使用单个CCD或CMOS相机测量平面（2D2C）中的两个速度分量。
立体PIV使用两个相机测量平面中的三个速度分量（2D3C）。
Volumetric Velocimetry（也称为TOMO PIV）使用两个或更多相机测量体空间中的三个速度分量（3D3C）。
高频TRPIV受益于CMOS相机技术的进步，以全分辨率下高达75000 fps（每秒帧数）的帧速率获得高分辨率PIV图像。
测量流场其他相关的技术包括粒子跟踪测速（PTV），特征跟踪和特征PIV。
值得一提的是，Dantec已经开发出基于4D3C PTV技术并结合数据同化实现全场速度及压力测量的全新产品。
MicroPIV用于MEMS设备中的微通道流动研究。

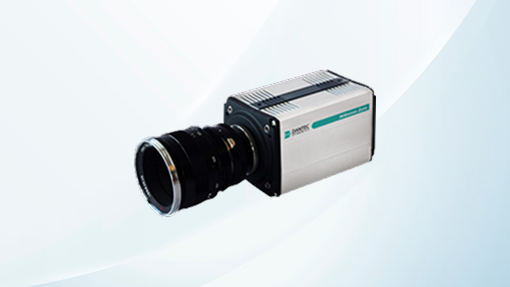

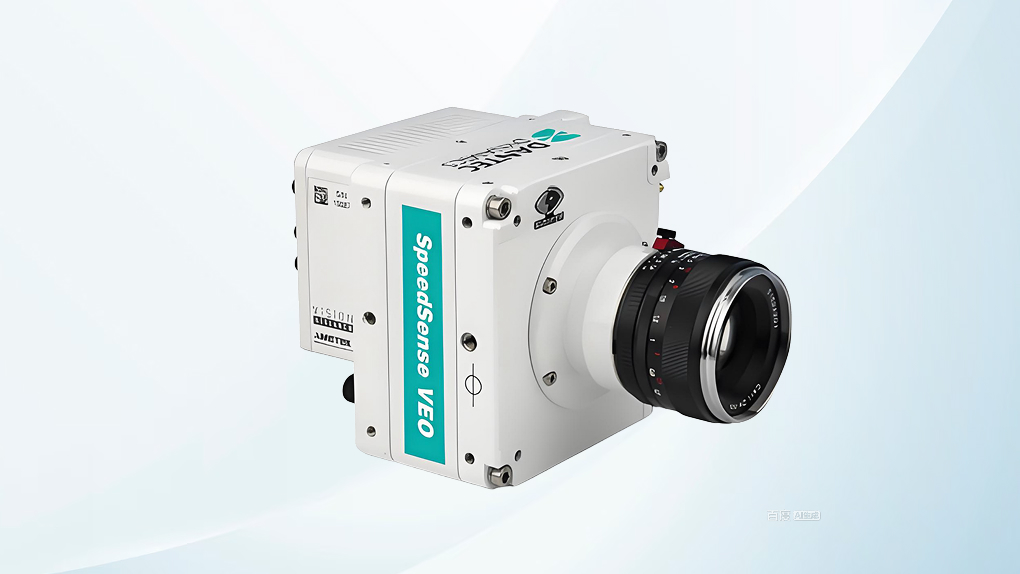

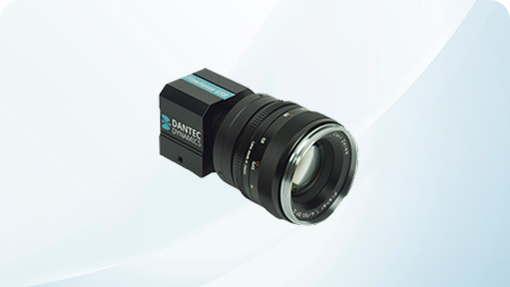

相机

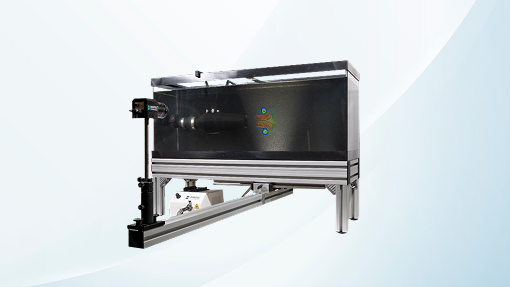

系统

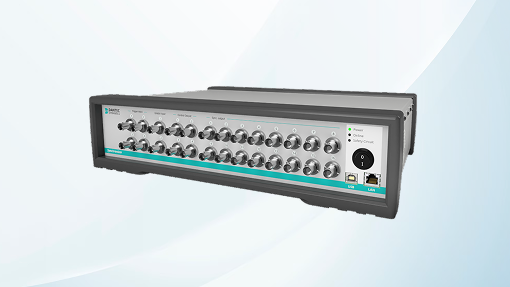

同步器
软件

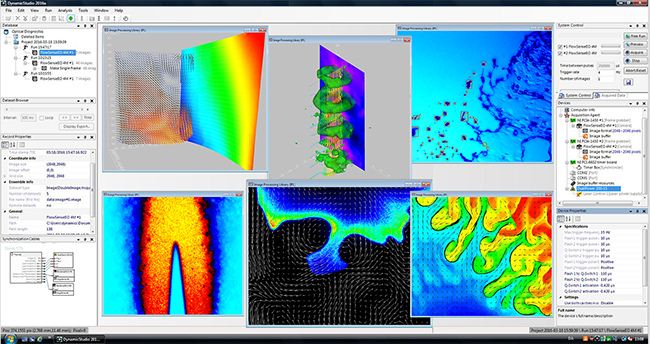

DynamicStudio
DynamicStudio是界面友好、功能全面的科学成像软件平台。该平台包含了流体力学、喷雾诊断、颗粒形态表征、混合和燃烧诊断等领域的一系列方法和技术，使其成为最完整的先进科学成像测量软件。
查看更多

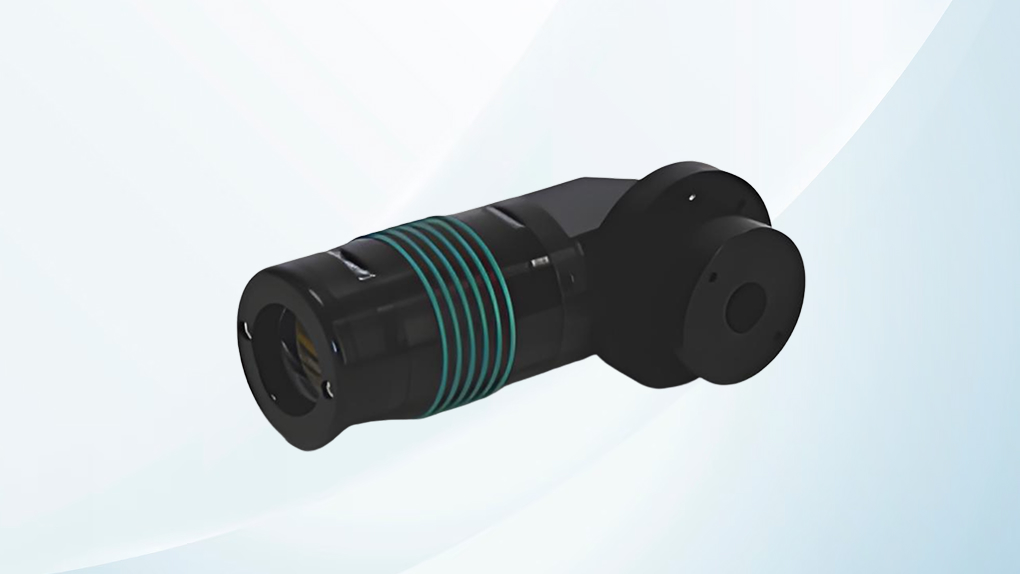

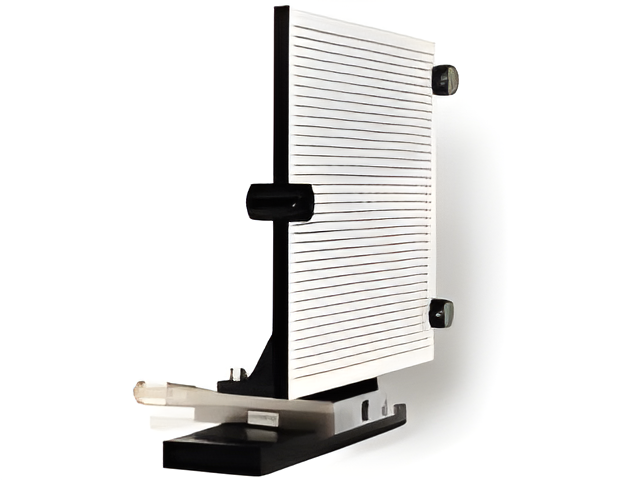

配件
产品特色
- 可迅速安装和进行设置；
- 无接触实时测量；
- 极宽的尺寸测量范围；
- 出色的信号处理技术可保证在噪音比较强的情况下，如燃烧方面的研究、发动机内流的测量、旋转机械和大型风洞中的流动进行精确测量；
- 回流及边界层内的流动测量；
- 可在粒子浓度很高的情况下，如燃油喷嘴、雾化及喷射流动等方面进行测量；
- 质量和体积流动的测量；
- 可自动进行测量过程监测;
